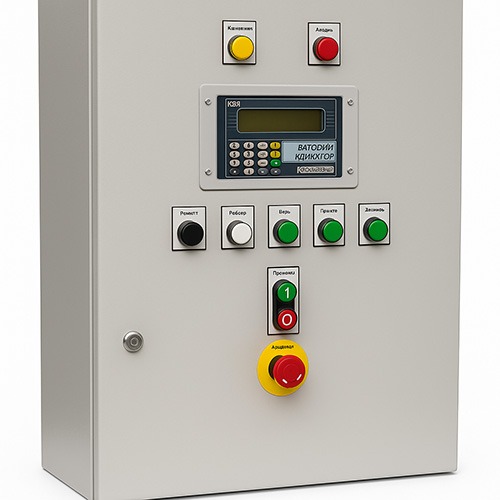

Шкаф управления для автоматического наполнения биг-бэгов

Автоматизированный шкаф управления предназначен для точного дозированного наполнения мешков типа биг-бэг сыпучими продуктами по заданному рецепту. Система построена на базе весового контроллера КВ-4 производства «Константа Вага» и обеспечивает полностью автоматический цикл.

Основные функции

• Автоматическая фиксация мешка двумя пневмоцилиндрами.
• Воздушный поддув для раскрытия мешка (5–10 с).
• Двухэтапное дозирование: 95 % — основная загрузка, 5 % — точное доведение.
• Полное закрытие заслонки при достижении 100 % дозы.
• Автоматическое освобождение мешка и его перемещение по рольгангу.
• Мгновенная готовность весов к следующему циклу.

Принцип работы

Оператор надевает мешок на горловину и нажимает кнопку «Прижим». Пневмоцилиндры фиксируют мешок, включается поддув для его раскрытия. Затем открывается заслонка питателя, и продукт поступает в мешок, установленный на платформенных весах с рольгангом. На 95 % скорость подачи уменьшается, последние 5 % дозируются точно. После получения 100 % мешок освобождается и уходит по рольгангу.
