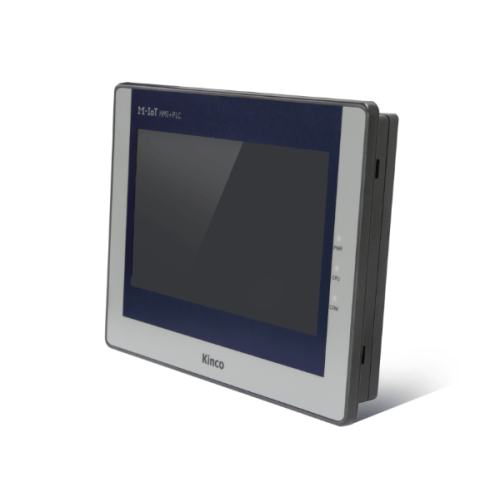

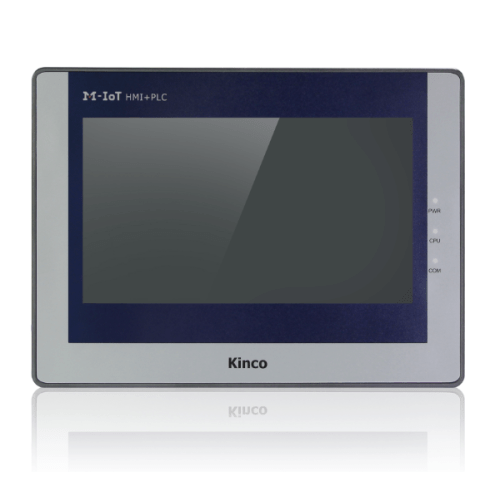

KINCO MK070E-33DT HMI+PLC

Kinco MK070E-33DT – это промышленное устройство “HMI + PLC в одном корпусе”, объединяющее 7-дюймовую операторскую панель и встроенный программируемый логический контроллер. Модель входит в серию Kinco MK и предназначена для компактных систем автоматизации, машин, дозирующего оборудования, упаковочных установок, транспортеров и других промышленных задач, где удобно совместить визуализацию процесса и логику управления в одном изделии. (en.kinco.cn)

Модель MK070E-33DT сочетает функции HMI, PLC и IoT. Производитель указывает поддержку удалённой загрузки и выгрузки программ, прозрачного доступа к PLC через сеть, VNC-мониторинга, управления оборудованием, стандартного Ethernet-порта, USB-расширения и модулей расширения Kinco KS. (en.kinco.cn)

Краткое описание:
Kinco MK070E-33DT – удобное решение для локальных систем управления, где нужны мнемосхемы, кнопки оператора, рецепты, аварийные сообщения, журналы событий и PLC-логика без использования отдельной панели HMI и отдельного контроллера. HMI-часть настраивается в DTools, а PLC-часть программируется в KincoBuilder. (en.kinco.cn)

Технические характеристики MK070E-33DT:

• Тип устройства: интегрированный HMI + PLC
• Серия: Kinco MK Series
• Дисплей: 7″ TFT
• Разрешение: 800 × 480
• Количество цветов: 256K colors
• Яркость: 250 кд/м²
• Подсветка: LED
• Сенсорная панель: 4-проводная резистивная, 4H
• Ресурс подсветки: 50 000 часов
• Процессор HMI: 700 MHz RISC
• Память HMI: 128 MB Flash + 64 MB DDR2 RAM
• Recipe memory: 256 KB + RTC
• Расширение памяти: 1 × USB Host
• Загрузка программы HMI: USB Slave / Ethernet / USB Flash Disk
• Порт принтера: USB
• ПО HMI: DTools + EdgeAccess + Kinco Miot
• Ethernet (HMI): 10/100M self-adaption
• Питание PLC: DC24V
• Диапазон питания: DC20.4V–28.8V
• Цифровые входы: 16 × DC24V
• Цифровые выходы: 14 × DC24V
• Аналоговые входы: 2 × AI
• Аналоговые выходы: 1 × AO
• Тип аналоговых сигналов: поддержка voltage и current type
• Последовательные порты PLC: 2 × RS485
• Скорость обмена: до 115.2 kbps
• Поддерживаемые протоколы: Modbus RTU master/slave, free protocol
• Модули расширения: до 8 модулей Kinco KS
• Высокоскоростные счётчики: 4, до 50 kHz
• Высокоскоростные выходы: 4; Q0.0 / Q0.1 / Q0.4 — до 50 kHz, Q0.5 — до 10 kHz
• Прерывания: 4, входы I0.0–I0.3
• Программная память: до 4K instructions
• Память пользователя: M area 1 KB; V area 4 KB
• Backup memory: EEPROM, 448 bytes
• Retentive range: VB0–VB1907; C0–C63
• RTC: встроенные, отклонение менее 5 мин/месяц при 25 °C
• Габаритные размеры: 204 × 150 × 38.55 мм
• Монтажный вырез: 192 × 138 мм
• Степень защиты передней панели: IP65
• Рабочая температура: открытый монтаж -10…+55 °C; в шкафу 0…+50 °C
• Влажность: 10–95% RH, без конденсации
• Высота установки: до 2000 м
• Стандарты / сертификация: CE, IEC61131-2 / GB/T 15969.3-2007. (en.kinco.cn)
